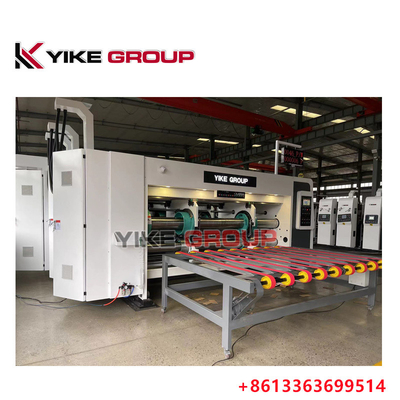

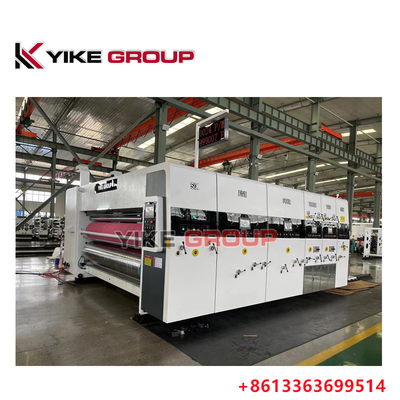

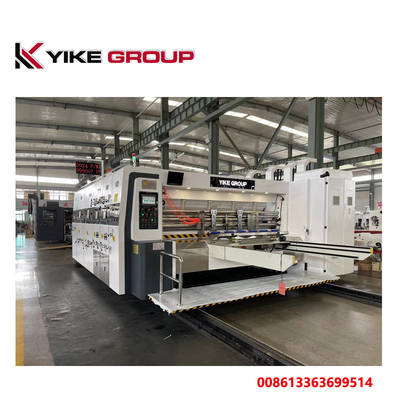

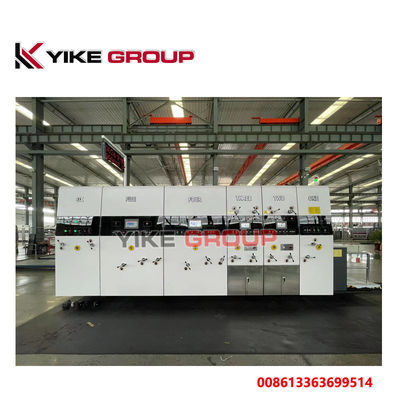

CE automático de la máquina ISO del troquelador de Slotter de la impresora de color de Flexo 4 del borde de ataque enumerado

Impresora de color automática de Flexo 4 del borde de ataque del grupo de YIKE Slotter Diecutter Machine, fábrica de máquina acanalada del cartón

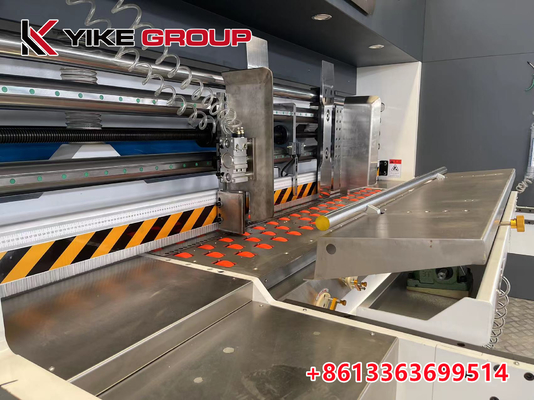

Unidad del alimentador

►sistema de alimentación del Ventaja-borde

• sistema de alimentación de la succión del Ventaja-borde, operación fácil, alta exactitud, (adopta el sistema del alimentador de la ventaja).
• Fans centrífugas de alta presión 7.5KW, según el grado de combeo de la cartulina de presión del control de frecuencia, para asegurar la cartulina de la deformación o la cartulina fina transmisión exacta de alta velocidad.
• La posición lateral izquierda y derecha eléctricamente ajustable, screw-driven.and del bafle puede recordar por el ordenador.
• El bafle delantero ajusta la posición de la sincronización superior y más baja de los intervalos por el manual.
• los dispositivos de Salto-alimentación, podían seleccionar la salto-alimentación según necesidades. Para asegurarse de que la cartulina en grande pueda también ser procesada.
• Instale 7" pantalla táctil, podría exhibir automáticamente la cantidad de la producción, velocidad de la producción, y fijar la cantidad de la producción y cada funcionamiento.
• Ranurar la parte se equipa del interruptor de seguridad, para alcanzar la parada de emergencia, la parada alimentando o alimentación.

►Separación y combinación de la máquina

• Los interruptores del botón controlan eléctricamente la separación y la combinación de máquina, con el dispositivo de alarma automático, continuamente alarma mientras que se mueven, para asegurar la seguridad de operadores.
• Dispositivos de seguridad de la presión de aire, cerradura con seguridad, convenientemente y exactamente.
• El eje impulsor del embrague de la máquina se equipa del dispositivo de protección contra sobrecarga.
• Función de autoretención activa: si la unidad no está cerrando totalmente el estado, el anfitrión no puede comenzar, asegurar la seguridad de la máquina y del operador; mientras que las condiciones de trabajo normales del anfitrión, la función del embrague de la unidad son automáticamente cerradura, evitar uso erróneo de la máquina y daños corporales.

►sistema del Polvo-retiro

• Adopte el dispositivo de la limpieza de cepillo, equipado de la fan fuerte de la succión de la presión negativa, despejando el polvo, el pedazo de papel o la otra basura, para mejorar calidad de impresión.

►Rodillo de alimentación: rodillo de alimentación doble

• El rollo de alimentación superior adopta el diámetro externo φ165mm el rodillo de goma, el caucho elástico del desgaste del almacenador intermediario (dentro suave, afuera duro), corrección del equilibrio dinámico, para asegurar la alimentación lisa y exacta.
• Un rodillo de alimentación más bajo adopta los rodillos grabados en relieve, cromo duro plateado, lleva y los alisa.
• Según grueso de la cartulina, adopte el hueco de la caja de engranajes de gusano que adapta, con la fijación del dispositivo. Gama de ajuste 0-12m m

Impresora Unit

►Rodillo de impresión

• Con cliché, diámetro externo φ420mm
• Producción de acero de alta calidad, haber grinded superficial, cromo-plateada difícilmente. Ajuste estático de la balanza, operación estable, conveniente para el funcionamiento de alta velocidad
• La dirección horizontal del rodillo y la dirección circunferencial con la línea de dato, conveniente para alinean la placa
• El eje fijado de la bobina, conveniente para los listones colgantes estándar, realiza la placa rápida del cambio
• 360° eléctricos ajustan el rodillo de impresión, ajuste automático del indicador digital, recuerdan la tienda digital.
• Instalado con el interruptor de pie al rodillo de la placa de control que invierte, placa conveniente del cambio
• Función auto-cero, memoria de la orden.
• Placa-cambio del rodillo de impresión y función de la arreglo-placa.
• La impresión del rollo axial es ajustada a la izquierda e a la derecha por el movimiento manual, máximo a la izquierda e a la derecha 10m m, instrucción auto-cero

►Presionar el rodillo

• Adopte delicado el proceso inconsútil de alta calidad, ajuste del equilibrio dinámico, operación estable
• Diámetro φ175mm, haber grinded superficial, cromo-plateado difícilmente
• El engranaje adopta el mecanismo del ajuste del contragolpe, articulación del engranaje de la ninguno-influencia del ajuste, exactitud de la transmisión de la garantía
• El rodillo de impresión se puede ajustar según una distancia 0-12m m
• presionando el rodillo, el eje de alimentación se puede ajustar por el manual, y flojo y apretado el rodillo también por el manual.

►Rodillo de Anilox

• Diámetro externo φ212mm
• Rodillo de Anilox, marca HAILI

►Rodillo de goma

• Diámetro externo φ200mm
• El rodillo de goma adopta Guangdong Jingyang.
• Sobrando el embrague y el dispositivo de desocupado automático, para prevenir la tinta secada
• Pieza media de tambor del rodillo de goma más arriba, asegurar calidad de la tinta
• El dispositivo de autoretención espaciado rápido del hilandero, asegura la tinta uniforme
• El mecanismo de arrastre independiente de distribución del rodillo de la tinta, asegura calidad de la tinta

►Rodillo de alimentación

• Rodillo de alimentación diameterφ86mm, alimentación de cuatro ruedas
• El engranaje del rodillo de alimentación adopta el mecanismo de regulación de ninguno-lado-Gap, puede ajustar el intervalo de 12m m
• Dispositivo de autoretención del ajuste rápido ajustable de la liquidación de la mano, rápido, confiable.

►Sistema de la tinta

• Bomba de diafragma neumática, operación simple, mantenimiento conveniente, estabilidad de la fuente
• Tinta neumática de circulación
• Pantalla para las impurezas de filtración, calidad de impresión de la garantía

►La fase ajusta el sistema

• Estructura del engranaje planetario
• Ajuste del ° de la calculadora numérica 360, corriendo y parando condiciones del estado
• Impresión del ajuste de la fase del ajuste de la pantalla de ordenador del PLC
• Después de las unidades separadas, sistema automático del reset (memoria del borrador)

►Sistema del arreglo de la fase

• Dispositivo del freno, separación y combinación o ajuste neumática de la fase, punto original de la unidad del engranaje de transmisión con constante

►Dispositivo cero

• Dispositivo auto-cero, asegurarse de que las unidades tengan una base ajustada uniforme, reduciendo la basura de la cartulina, función de memoria de la edición.

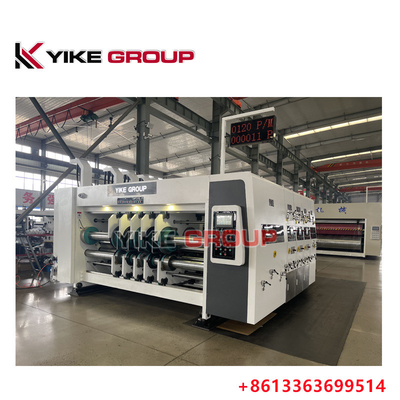

Ranurar la unidad

• Slotter de un solo eje del doble-cuchillo, ajuste interno de la estructura del diente del uso la altura de la caja, de modo que no lo haga el aceite los cartones fácilmente contaminados
• La primera línea de presión ronda, después de cargar la cartulina no fácilmente para machacar
• El paquete redondo del aspecto del uretano de la prensa antedicha, no dañará la cartulina
• El mecanismo de la travesía del uso de la acción del cuchillo del slotter, tornillo con la guía linear, mover más flexible y exacto
• Ranurar fase y altura de la caja, ordenador y control numérico eléctrico
• Carga, ajuste del hueco que arruga adoptar el ordenador y el control numérico eléctrico
• El ajuste del hueco de la acción del cuchillo del slotter adoptar la estructura de autoretención
• Hay el cuchillo elástico del esquina-corte. Puede cortar tres, cinco, cartulina sin ajustado.
• Cargue la rueda, creas ruedan, ranuran el ordenador de posición transversal del cuchillo y el control numérico eléctrico
• El cuchillo del slotter adoptar manera del Anti-cuchillo
• El ordenador automático arregla el cuchillo, puede almacenar 999 memorias

El cortar con tintas con Slotter combinó la unidad

• El cortar con tintas rotatorio con Slotter combinó que puede hacer la caja común y la caja especial junto
• Movimiento espiral mecánico de la conmutación 40m m del rodillo de goma sobre la estructura horizontal
• Fase del troquelador, ordenador y control numérico eléctrico
• Fase horizontal, ordenador y control numérico eléctrico, gama ±5mm
• Rodillo de goma y morir ordenador del uso del hueco del rodillo y control numérico eléctrico,
• Ajuste el ordenador del uso del rodillo de la transferencia y el control numérico eléctrico,
• El rodillo de goma compensado por impulsado por motor, controla la velocidad del rodillo de goma del thr, gama ±3mm
• La estructura hsiuping del corte del rodillo de goma, guarda la aspereza superficial de goma
• Pelando la salida longitudinal de la correa, al papel usado limpio fácil.

Engranaje impulsor principal

• El engranaje cónico de la alta precisión, adopta el acero de la calidad 20CrMnTi, amortiguamiento de carburación, engranaje grinded fino, engranaje de transmisión de la resistencia de desgaste de alta resistencia, buena, de poco ruido, de largo plazo asegura la precisión de la rotación de la máquina
• Lubricación adoptar el tipo cerrado sistema lubricante del espray, para asegurar exactitud de la transmisión y uso-vida
