Completamente succión, alta impresión de tinta del color de la definición 6 (impresión inferior) con la carpeta Gluer y grapadora en línea

GRUPO CO., LTD DE CHINA YIKE

WEB: www.yikegroup.net

Correo electrónico: info@yikegroup.net

WhatsApp: +86 17743859771

Completamente succión, alta impresión de tinta del color de la definición 6 (impresión inferior) con la carpeta Gluer y grapadora en línea

YK-1800x3800 completamente succión, alto borde de ataque de la definición que alimenta, impresión de tinta de 6 colores (tipo de impresión inferior)

(2 grupos de sequedad) ranurando cortar con tintas con la carpeta Gluer y la grapadora en línea

Especificación funcional y parámetros técnicos

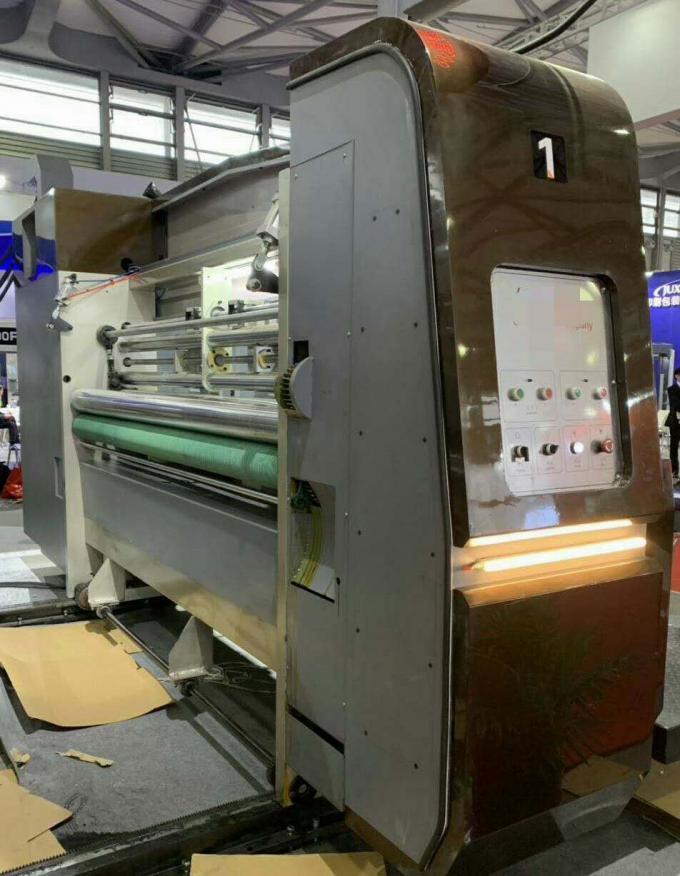

Unidad del alimentador 1

Embrague de la máquina

1. La máquina del control eléctrico se equipa de una alarma y guarda el sonar de advertencias durante el viaje para asegurar la seguridad de los trabajadores.
2. El eje de transmisión se equipa de un embrague de seguridad para evitar el malfuncionamiento y para dañar la máquina (el motor principal no puede comenzar a correr cuando la máquina no es bloqueada).
3. Dispositivo que entrelaza neumático.
4. El motor principal enciende el dispositivo de protección.

Sistema de la alimentación de papel de Leading Edge de la adsorción

1. El mecanismo de alimentación delantero del papel de borde puede reducir el fenómeno de obstrucción durante el proceso de la alimentación de papel al máximo.
2. La fan de la succión ayuda a alimentar el papel para asegurarse de que la cartulina curvada es suavemente FED. El volumen de aire se puede ajustar según el tamaño de la cartulina, y la fuerza de la adsorción del vacío de la cartulina se puede asegurar al máximo, de modo que la alimentación de papel sea más exacta.
3. El bafle delantero y el bafle posterior adoptan el ajuste manual del hueco, y los bafles laterales izquierdos y derechos de la alimentación de papel ajustan eléctricamente el hueco.
4. El rodillo de alimentación de papel se hace del material del poliuretano, que tiene la alta fricción y durabilidad larga.
5. Conveniente para tres, cinco y siete capas de cartulina acanalada, incluyendo la cartulina acanalada de E
6. El contador de la alimentación de papel, sistema y exhibe la cantidad de la producción.

Dispositivo del retiro de polvo

1. Se equipa de un mecanismo del retiro de polvo (cepillo del retiro de polvo) para quitar con eficacia impurezas en la superficie de la cartulina y para mejorar calidad de impresión.

Rodillo de alimentación de papel

1. El diámetro externo es Ф180mm.
2. Tubos de acero inconsútil, envueltos en caucho desgaste-resistente, y equilibrados.
3. El rodillo de una alimentación más bajo es cromo plateado.
4. El rodillo de alimentación de papel tiene una gama de ajuste superior y más baja de 0-12m m.

Interruptor de control de operaciones (control informático del PLC)

1. El panel de control se equipa de una pantalla táctil de 10 pulgadas, que puede controlar la pieza de la alimentación de papel, impresión de la parte, ranurar la parte y cortar la parte con tintas, y es fácil de actuar.

Dispositivo de centrado automático

1. La sección de la alimentación de papel, la sección de la impresión, la sección ranurada, y la sección cortada con tintas se ponen a cero automáticamente.
2. El cartón utiliza generalmente un dispositivo de centrado automático, y dos impresiones se pueden ajustar a la posición correcta para reducir la basura del papel.

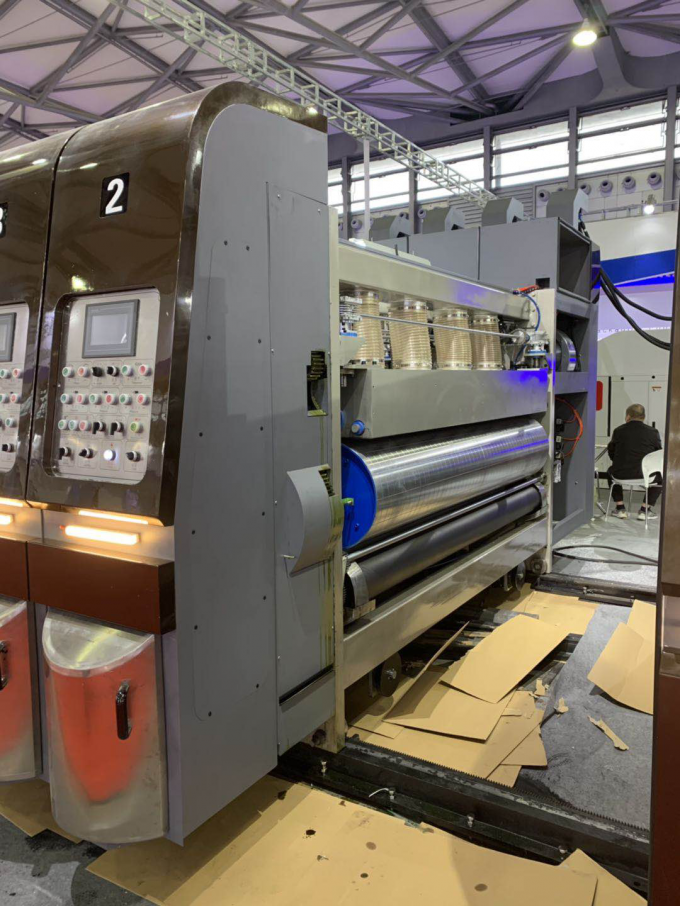

Unidades de la impresora 6 (alimentación de papel de la Lleno-adsorción, rodillo de cerámica del anilox con el raspador, rodillo del anilox transformista)

Rodillo de impresión

1. El diámetro externo es Ф584.2mm (diámetro externo incluyendo de la placa Ф598.2mm).
2. Material de placa de acero, cromo pulido, duro superficial plateado.
3. Corrección del equilibrio dinámico, buen funcionamiento.
4. Eje fijado trinquete del rollo.
5. listones del Lleno-formato para las tiras colgantes de 9m m.
6. Se carga y se descarga cliché, y el control eléctrico del interruptor de pie se invierte.

Impresión del rodillo estampador

1. El diámetro externo es Ф198mm.
2. La superficie de la tubería de acero es cromo de tierra y duro plateado.
3. Corrección y buen funcionamiento de la balanza.
4. El cristal de exposición de la impresión tiene una gama de ajuste superior y más baja de 0-12m m.
5. El rodillo de alimentación de papel tiene una gama de ajuste superior y más baja de 0-12m m.

Pieza de la tarde

Rodillo de cerámica de la malla del departamento de la impresión con la cuchilla de doctor. Primera malla del color XXX, segunda malla del color XXX, tercera malla del color XXX, cuarta malla del color XXX, quinta malla del color XXX, etc. (sobre malla, aduana del cliente)

Rodillo de cerámica con la introducción de la cuchilla de doctor

• Malla de cerámica con el raspador semi-cerrado.
• El sistema del raspador utiliza la tecnología americana, impresa maravillosamente, y la pérdida ultrabaja.
• Evite que la evaporación sea más respetuosa del medio ambiente.
• El ajuste del tacto que entinta del rodillo del anilox es una acción presión-acuciante neumática, y el dispositivo de protección se levanta automáticamente cuando se para el aire. Al mismo tiempo, el centro del engranaje de transmisión es sin cambios.
• El hueco entre el rodillo del anilox y la rueda de la placa se ajusta levemente.
• Sistema automático de la tinta de la detección del sensor, incluyendo pilotos y alarmas.
• La bomba de la tinta es un solo tipo bomba neumática del diafragma, que puede recuperar el agua en la bomba y el agua en el tubo con el sistema de la circulación del filtro y de la tinta.
• El cartucho está desmontado rápidamente y la superficie interna se rocía con Teflon para mejorar eficacia de la limpieza.
• Cubierta cerrada y dispositivo reciclado del tanque de la tinta para el diseño fácil de la prueba de la limpieza y del escape.
• La rueda dura de acero de la transferencia tiene una vida de servicio más larga que la rueda de goma y mantiene la exactitud del transporte de la cartulina durante mucho tiempo.
• La memoria vuelve a la función original de la posición de impresión, y cliché se gira en la placa de la limpieza, y las posiciones relativas de los colores respectivos antes de que la parada se registre automáticamente.
• Pulido superficial de la rueda de impresión y galjanoplastia de cromo
• Hecho del acero de alta calidad, pulido superficial, galjanoplastia de cromo dura. La corrección estática de la balanza, buen funcionamiento, se adapta a la operación de alta velocidad.
• El cuerpo de la guía se graba en la dirección horizontal y la dirección circunferencial del cuerpo del rodillo para facilitar la alineación.
• Eje stepless wormless del engranaje de gusano. Conveniente para los listones estándar de la ejecución para transformista.
• El frente 360° y la parte posterior motorizados ajusta el rodillo de impresión, y el digital exhibe automáticamente la cantidad de ajuste.
• Instale el interruptor de pie para controlar el cilindro del cristal de exposición para invertir el revés, fácil cambiar la placa
• Función cero automática,
• El rodillo de impresión se ajusta eléctricamente en la dirección axial.

Sistema de abastecimiento de la tinta:

• Bomba de diafragma neumática, fácil actuar, fácil mantener, fuente estable de la tinta.
• El entintar neumático de circulación, limpieza automática de la tinta.
• Las impurezas de los filtros de pantalla de filtro para asegurar calidad de impresión.
• Mecanismo del ajuste de la fase: todas las fases se ajustan usando este mecanismo
• Estructura única del engranaje planetario, ajuste de 360 grados, corriendo y detención.
• Indicador digital del ajuste de la fase de la impresión.
• El sistema se reajusta automáticamente después de fregar la placa.
• Sistema de la fijación de la fase:
• Freno del freno de embrague electromágnetico. El embrague o el ajuste de la fase de la unidad, el punto que enreda original del engranaje de transmisión no cambia.

Doctor cuchilla

• Fabricantes profesionales para asegurar la calidad del sistema del raspador.
• La cavidad interna del raspador se rocía con el material del Teflon de modo que la tinta no enlace a la cavidad para la limpieza fácil.
• Sola forma del raspador para el desmontaje fácil. (Puede ser equipado del raspador doble)
• El modo neumático del empuje permite que el raspador quepa el rodillo de cerámica suavemente y la tinta se distribuye uniformemente.
• Dispositivo de alarma automático escaso de la tinta para evitar daño al raspador y al rodillo de cerámica del anilox.
• Sistema automático del raspador y de la limpieza del anilox de cerámica.

Caja de succión

1. El rodillo estampador se hace del tubo de acero inconsútil de alta calidad, emerge cromo pulido y duro plateado.
2. Después de que el rodillo estampador se equilibre estáticamente, se corrige para el equilibrio dinámico y corre suavemente.
3. Los sistemas múltiples de arreglos del rodillo aseguran la alimentación de papel lisa y lisa.
4. La elevación y la baja de la caja de succión adopta el ajuste eléctrico/el control numérico, y el interfaz antropomecánico se fija para colocar automáticamente.
5. La fan de la caja de la adsorción del vacío es controlada por un convertidor de frecuencia y el volumen de aire es ajustable.

Superiores de papel de alimentación y bajan los rodillos

1. Rollo superior: tubería de acero inconsútil externa del diámetro 110m m con 2 rodillos de alimentación.
2. El hueco del rodillo de alimentación es ajustado hacia arriba y hacia abajo por 0-12m m.

Mecanismo del ajuste de la fase

1. Construcción del engranaje planetario.
2. La fase de la impresión adopta el PLC, el control de la pantalla táctil y el ajuste digital eléctrico 360° (pueden ser en funcionamiento ajustada y la parada).
3. La posición lateral y la distancia eléctrica del ajuste son 20m m en total.
4. El rodillo de cliché adopta el convertidor de frecuencia para ajustar la fase, y la vuelta cero y la velocidad del ajuste de la placa son rápidas, y la precisión del ajuste es alta.

Ciclo de la tinta

1. Bomba de diafragma neumática, fuente estable de la tinta, operación fácil y mantenimiento.
2. Filtro de la tinta para filtrar impurezas.

Dispositivo impreso de la fijación de la fase

1. Mecanismo neumático del freno.
2. Cuando la máquina se separa o se ajusta en fase, el mecanismo del freno limita la rotación de la máquina para mantener el de posición fija del engranaje original.

Sequedad infrarroja - dos unidades

Sistema de sequía infrarrojo

1. El sistema de calefacción infrarrojo, subida de la temperatura es rápido y estable. El poder de la calefacción de cada grupo está sobre 30kw.
2. Control de la temperatura constante de la temperatura, calefacción del segmento, poder eléctrico de la calefacción del ahorro.
3. Alarma de la temperatura, alarma automática cuando la temperatura excede el estándar, seguro y confiable.
4. La fan potente circula para hacer la velocidad de sequía más rápida.
5. La caja de sequía se ajusta neumáticamente y levantado, que es conveniente para instalar y substituir el tubo de la lámpara, y al mismo tiempo, es conveniente ajustar el efecto de sequía.

Unidad de Slotter

1. La función de autoretención del dispositivo preprensa el mecanismo de rápido-ajuste para asegurar la precisión a largo plazo entre el disco y el eje, y reduce agrietarse del papel cuando se presiona la línea.
2. La línea de presión rueda adopta el último diseño que preprensa el rodillo de presión para proteger la plasticidad de la cartulina contra daño.
3. Equiparla del control programable del PLC, movimiento axial eléctrico motorizado síncrono izquierdo y derecho, para el rodillo de presión superior y más baja, el cuchillo que ranura superior y más bajo, ajuste síncrono, función de la caja eléctrica alta, y función del almacenamiento de la memoria.
4. El mecanismo planetario del ajuste de la fase del engranaje-engranaje con la función del indicador digital ajusta eléctricamente la fase ranurada y la altura ranurada de la caja.
5. Un cuchillo ranurado del acero de aleación de alta calidad se utiliza, y la anchura de la cuchilla dentada es 7 milímetros.
6. Se equipa de un bloque de guía desgaste-resistente lubricado para asegurar la dislocación correcta del rodillo de presión y de la rueda ranurada del cortador y para aumentar durabilidad.
7. La unidad ranurada de la operación del panel se proporciona una abertura de la alimentación de papel, el closing y un botón eléctrico del anfitrión, y tiene una función de múltiples puntos de la operación de regularización.

1. Control operativo

1. La pantalla táctil está instalada, el PLC y el codificador rotatorio pueden detectar automáticamente el ajuste, y el menú del almacenamiento puede ser llamado, y la alineación automática es rápida y eficiente.
2. El interruptor de control eléctrico se utiliza para ajustar las dimensiones axiales, longitudinales y de la caja de la altura de cada asiento.
3. El hueco de papel es ajustado por un dispositivo de autoretención rápido del ajuste fino del hueco.
4. Equipado de una parada de emergencia para asegurar seguridad.

1. Ajuste de la fase de la ranura/de altura de la caja

1. Fase ranurada ajuste positivo y negativo de 360°, tiempo rápido y alta precisión.
2. El dispositivo de la vuelta de la fase asegura la consistencia de la posición de la ranura.
3. El ajuste de altura de la caja adopta el ajuste eléctrico de la estructura interna del diente para evitar que el aceite del engranaje contamine la cartulina.
4. El ordenador ajusta automáticamente el cuchillo y lo corrige automáticamente.

• Rodillo de presión

1. Carrete de alta resistencia de la presión, diámetro Φ124mm, cromo duro del eje plateado.
2. La posición axial del rodillo de presión y del cortador ranurado se ajusta síncrono

• Sepárese/tenedor ranurado

1. Ranurar el grueso 7m m del cuchillo, máquina que ranura diente-formada sometida a un tratamiento térmico de alta calidad del acero de aleación, manufacturada por los fabricantes profesionales para asegurar calidad.
2. El diámetro del eje es Φ219mm. La superficie es cromo plateado y se mueve suavemente.
3. El asiento del cuchillo, el rodillo de presión y la posición ranurados, de papel-distribuciones de la rueda de la pre-presión se ajustan automáticamente en la dirección axial.
4. El cuchillo que acanala se puede mover y es conveniente para la producción de cajas de gran tamaño del doble-pedazo.
5. El microprocesador parecido a las patatas fritas único que quita el dispositivo reduce coste y larga vida.
6. Ranurar el intervalo, la altura de la caja, controlados por el PLC y el codificador rotatorio, ajuste automático.
7. Hasta 100 órdenes del almacenamiento, alineación automática son exactos y eficientes.

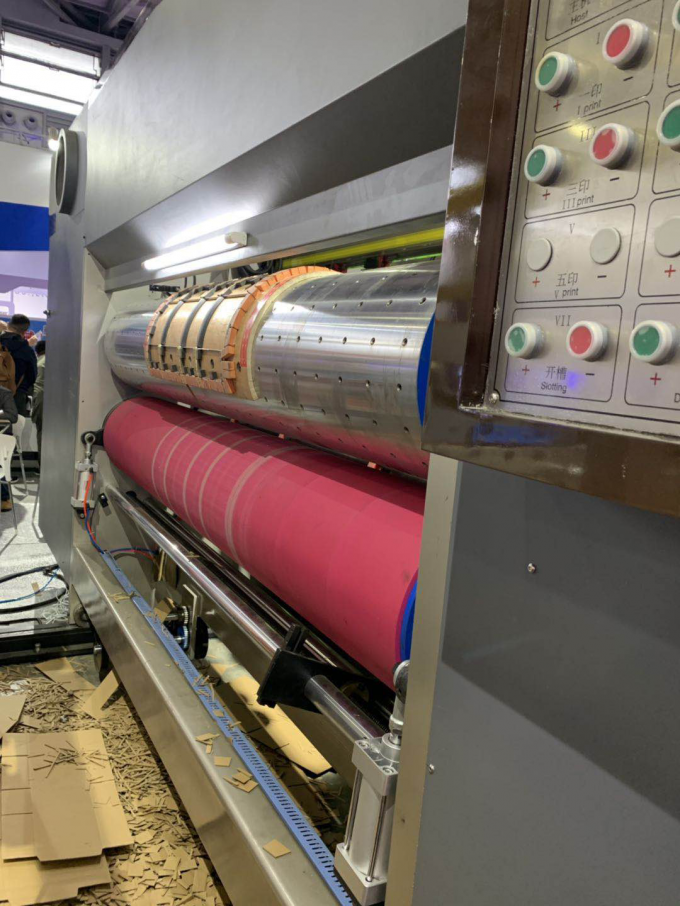

Unidad del troquelador (control de motor servo)

1. Los rodillos son cromo duro plateado en el acero de alta calidad y equilibrado para la estabilidad, estabilidad operativa cada vez mayor y confiabilidad.
2. El rollo del dado y el rollo suave adoptan tamaño estándar internacional, el diámetro del rollo del dado es 550m m, más el diámetro de la plantilla es 600m m, el diámetro del rollo suave es 434.2m m (el diámetro externo de la manga de goma excelente es 454.2m m), que se pueden comprar dondequiera. Plantilla y cojín de goma.
3. El hueco entre el rollo del dado y el rodillo del cojín se ajusta manualmente.
4. El rodillo que corta con tintas adopta una estructura planetaria con la alta precisión y la fuerza de sustentación grande. Puede estar eléctricamente y digital 360° ajustado según parada y la operación.
5. Cuando se para la alimentación de papel, el rodillo suave sube automáticamente para reducir el desgaste del rodillo suave.
6. El cojín de goma adopta la manga del fieltro del poliuretano producida en Shangai, que puede alcanzar 100% tarifas que cortan, y la incisión es lisa. La orden del reemplazo del cojín de goma se debe basar en el cargamento y la descarga del manual de la operación del cojín de goma.
7. El rodillo del cojín de goma adopta el tipo mecánico dispositivo izquierdo y derecho de la leva del movimiento (30m m), cada cuchillo está en diversas posiciones, extendiendo con eficacia el fieltro
8. La vida del sistema.
9. Las bobinas superiores y más inferiores del cortadas con tintas son diferentes en diámetro, pero la línea velocidades de los dos rollos es igual. El cortador de dado se puede controlar para circular infinitamente en la dirección circunferencial, de modo que el desgaste de la manga de goma sea más uniforme.
10. El dispositivo linear de la remuneración de la velocidad, cuando el diámetro del rodillo suave cambia, el dispositivo automático de la remuneración de la velocidad linear realiza automáticamente el seguimiento de la remuneración, sin el ajuste manual de la velocidad, asegurándose de que el tamaño que corta con tintas de cada lote de cartón es totalmente uniforme, y el uso de la manga del fieltro y del dado se amplía grandemente. vida.
11. El dispositivo de reparación automático del rodillo suave puede reparar la manga del fieltro después de ser reparada varias veces, y la manga reparada del fieltro es lisa y alisa, y mantiene el mismo funcionamiento que la nueva manga del fieltro. Mejore grandemente el índice de la reutilización del cojín del fieltro.

Carpeta Gluer + grapadora en línea

(Doblez superior) introducción total de la caja del pegamento

Las especificaciones de la máquina de la caja del pegamento se basan en las especificaciones de la máquina tragaperras de impresión atada.

Pegado del departamento

1. El dispositivo de rociadura del pegamento electrónico (marca italiana de ERO) se utiliza para evitar que el pegamento curen, y él es conveniente para el apresto de papel grueso de 2-12m m, la cantidad del pegamento es conveniente de ajustar.
2. El papel se pega a los left and right para ajustar la anchura del thecomputer.
3. La cantidad de pegamento se puede adaptar automáticamente al cambio de la velocidad de la máquina, el pegamento se distribuye uniformemente, la velocidad de la correa de los haces superiores y más bajos se puede ajustar para ser constante con o cerca de la velocidad de la máquina tragaperras para prevenir el atasco de papel.

Sección de la papiroflexia

1. La sección delantera de la papiroflexia es transportada por el sistema estereotipado exacto de la rueda de la guía, y la sección posterior es transportada por la correa de la adsorción. Este modo de transmisión es estable para el cartón que camina y no aparece ser desviado.
2. Brazo plegable de alta resistencia del haz, sistema rector transversal de la precisión.
3. El haz de la papiroflexia se ajusta el al izquierdo o derecho según control informático, y puede también ser ajustado eléctricamente.
4. El motor de la adsorción de la transferencia se controla eléctricamente.
5. El tamaño de la apertura de las tijeras de la cartulina se ajusta al diferencial de la correa.

El tirar

1. Prolongue el tiempo de corrección del cartón, la cartulina se puede fotografiar las épocas múltiples y el enlace es firme.
2. El tamaño de la cartulina se ajusta ordenador-para ser ajustado o eléctricamente ajustable.
3. Después de que se fotografíe la cartulina, la salida es la correa de la adsorción que transporta modo.
4. Después de que el golpe, la unidad se pueda ajustar eléctricamente a la izquierda e a la derecha.

El amontonamiento del papel cuenta cuidadosamente

1. El número de salidas de la cuenta se puede fijar de 10 a 30 por paquete.
2. El método de amontonamiento es una impulsión de correa que apila y que apila inferior del enchufe.
3. El lanzamiento de la cartulina fue introducido para los cilindros neumáticos.

Unidad de la grapadora

Características de la máquina

1. El Ou Rui importó la impulsión serva dual con exactitud exacta y redujo la transmisión mecánica, que puede reducir con eficacia el porcentaje de averías mecánico.
2. La operación de la pantalla táctil de Weilun, cambio del parámetro (distancia del clavo, número de clavos, tipo del clavo, panel trasero) es conveniente y rápida.
3. El sistema de control entero utiliza el sistema de control del PLC del delta.
4. El bafle eléctrico posterior es conducido por un motor de escalonamiento, y el tamaño es exacto, y el tamaño es más conveniente y aprisa.
5. El contactor lleno en la caja de control se basa en la marca de Schneider.
6. Los interruptores fotoeléctricos y de proximidad están disponibles bajo marca de Autonics.
7. El molde inferior, la cuchilla se hace del acero de tungsteno japonés (desgaste - resistente).
8. El sistema del conjunto de cabezas del clavo se hace del acero especial, y el ordenador es precisión trabajado a máquina.
9. Puede ser el solo clavo clavado/,/doble/, del clavo la realización de una sola vez reforzada del clavo (/////dos extremos es clavos dobles en la parte media de un solo clavo), se puede adaptar a diversos requisitos de cliente para los tipos del clavo.
10. El cambio del tamaño del cartón y el ajuste de la distancia del clavo del cartón se pueden terminar en un minuto, que ahorra tiempo y es fácil de actuar.
11. Puede ser clavado a la tapa y al cartón destapado (si no hay cubierta que se clavará, debe ser indicado al pedir la máquina).
12. La unidad delantera de la alimentación cuenta automáticamente, y el avance de la mesa de papel se equipa de un sensor fotoeléctrico que automáticamente las subidas al alimentar.
13. Ajuste el gabinete del clavo, utilice el material informático para ajustar automáticamente el gabinete del clavo, la distancia del clavo es ajustable a partir 20-120m m.
14. Velocidad mecánica: 600 clavos por minuto.
15. El hueco de goma de la rueda del cojín de papel se ajusta eléctricamente.

Parámetros técnicos

Parámetros técnicos principales
