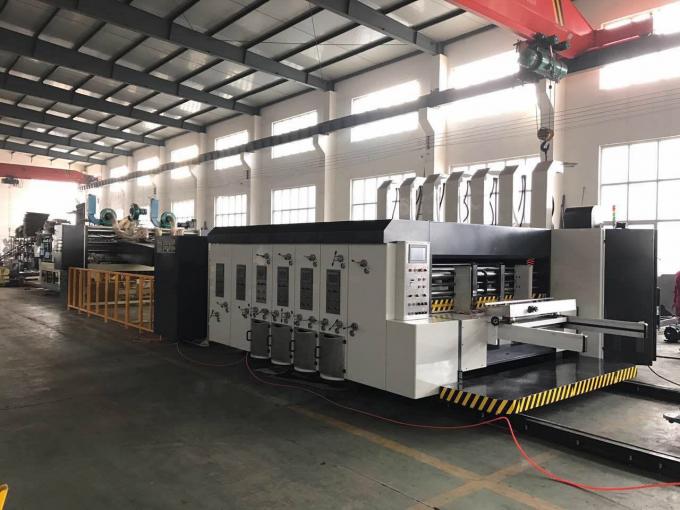

4 en línea completamente automático/Casemaker de Gluer de la carpeta del troquelador de Slotter de la impresora de color

4 en línea completamente automático/Casemaker de Gluer de la carpeta del troquelador de Slotter de la impresora de color

Características generales del ※

Calidad: Debido a los altos requisitos para la calidad mecánica, materias primas selección, procesando, montaje del control industrial sobre el estándar industrial, usando el nuevo diseño, el sistema de gestión de la calidad, seguimiento completo a cada detalle, entrega al cliente en soporte físico y software es un equipo de alta calidad.

Eficacia: Patente el tipo anchura de alimentación dispositivo de ajuste automático e impresión cerrando el dispositivo con el tornillo. Con el diseño de ingeniería 4,0 de industrialización, el soporte físico y el software se encargan de las herramientas de la eficacia alta del autor.

Servicio: De acuerdo con el uso de la industria primero del sistema de gestión del fichero del diseño de PDM, el soporte técnico completo archiva, sin importar el tiempo largo puede todavía ser compromiso creíble al después-servicio de los clientes, continuo y eficiente para la atención al cliente. 24 horas de servicio con 12 ingenieros.

Unidad del alimentador del ※

sistema de alimentación del Ventaja-borde

• sistema de alimentación de la succión del Ventaja-borde, operación fácil, alta exactitud, (adopta el sistema del alimentador de la ventaja).
• fans centrífugas de alta presión 7.5KW, según el grado de combeo de la cartulina de presión del control de frecuencia, para asegurar la cartulina de la deformación o la cartulina fina transmisión exacta de alta velocidad.

• La posición lateral izquierda y derecha eléctricamente ajustable, screw-driven.and del bafle puede recordar por el ordenador.
• El bafle delantero ajusta la posición de la sincronización superior y más baja de los intervalos por el manual.
• los dispositivos de Salto-alimentación, podían seleccionar la salto-alimentación según necesidades. Para asegurarse de que la cartulina en grande pueda también ser procesada.
• Instale 7" pantalla táctil, podría exhibir automáticamente la cantidad de la producción, velocidad de la producción, y fijan la cantidad de la producción y cada funcionamiento.

• Ranurar la parte se equipa del interruptor de seguridad, para alcanzar la parada de emergencia, la parada alimentando o alimentación.

Separación y combinación de la máquina

• Abotone los interruptores controlan eléctricamente la separación y la combinación de máquina, con el dispositivo de alarma automático, continuamente alarma mientras que se mueve, para asegurar la seguridad de operadores.
• La presión de aire entrelaza, cerradura con seguridad, convenientemente y exactamente.
• El eje impulsor del embrague de la máquina se equipa del dispositivo de protección contra sobrecarga.
• Función de autoretención activa: si la unidad no está cerrando totalmente el estado, el anfitrión no puede comenzar, asegurar la seguridad de la máquina y del operador; mientras que las condiciones de trabajo normales del anfitrión, la función del embrague de la unidad son automáticamente cerradura, evitar uso erróneo de la máquina y daños corporales.

sistema del Polvo-retiro

• Adopte el dispositivo de la limpieza de cepillo, equipado de la fan fuerte de la succión de la presión negativa, del claro el polvo, del pedazo de papel o de la otra basura, para mejorar calidad de impresión.

Rodillo de alimentación: rodillo de alimentación doble

• El rollo de alimentación superior adopta el diámetro externo φ156mm el rodillo de goma, el caucho elástico del desgaste del almacenador intermediario (suavidad del interior, fuera de difícilmente), corrección del equilibrio dinámico, para asegurar la alimentación lisa y exacta.
• Un rodillo de alimentación más bajo adopta los rodillos grabados en relieve, el cromo duro plateado, el desgaste y los alisa.
• Según grueso de la cartulina, adopte el hueco de la caja de engranajes de gusano que adapta, con la fijación del dispositivo. Gama de ajuste 0-12m m

Unidad de impresora del ※

Rodillo de impresión

• Con cliché, diámetro externo φ420mm
• La producción de acero de alta calidad, emerge grinded, cromo-plateado difícilmente. Ajuste estático de la balanza, operación estable, conveniente para el funcionamiento de alta velocidad
• La dirección horizontal del rodillo y la dirección circunferencial con la línea de dato, conveniente para alinean la placa
• El eje fijo de la bobina, conveniente para los listones estándar de la ejecución, realiza la placa rápida del cambio
• 360° eléctricos ajustan el rodillo de impresión, ajuste automático del indicador digital, recuerdan la tienda digital.
• Instalado con el interruptor de pie al rodillo de la placa de control que invierte, placa conveniente del cambio
• Función auto-cero, memoria de la orden.
• Placa-cambio del rodillo de impresión y función de la arreglo-placa.
• La impresión del rollo axial es ajustada a la izquierda e a la derecha por el movimiento manual, máximo a la izquierda e a la derecha 10m m, instrucción auto-cero.

Presionar el rodillo

• Adopte delicado el proceso inconsútil de alta calidad, ajuste del equilibrio dinámico, operación estable
• El engranaje adopta el mecanismo del ajuste del contragolpe, articulación del engranaje de la ninguno-influencia del ajuste, exactitud de la transmisión de la garantía
• Diámetro 175m m
• El rodillo de impresión se puede ajustar según una distancia 0-12m m
• presionando el rodillo, el eje de alimentación se puede ajustar por el manual, y suelta y firmemente el rodillo también por el manual.

Rodillo de Anilox

• Diámetro externo φ188mm
• Rodillo de cerámica del anilox, marca HAILI
• Malla de cerámica del rodillo del anilox: 220-600 línea

Rodillo de goma

• Diámetro externo φ175mm
• El rodillo de goma adopta Guangdong Jingyang.
• Sobrando el embrague y el dispositivo de desocupado automático, para prevenir la tinta secada
• Pieza media de tambor del rodillo de goma más alta, asegurar calidad de la tinta
• El dispositivo de autoretención espaciado rápido del hilandero, asegura la tinta uniforme
• Entinte el mecanismo de arrastre independiente de distribución del rodillo, asegure la calidad de la tinta

DOCTOR CUCHILLA (OPCIÓN)

• Buena cuchilla de doctor de la marca de la provincia de Guangdong

Rodillo de alimentación

• Rodillo de alimentación diameterφ86mm, alimentación de cuatro ruedas
• El engranaje del rodillo de alimentación adopta el mecanismo de regulación de ninguno-lado-Gap, puede ajustar el intervalo de 12m m
• Dé a ajuste rápido ajustable de la liquidación el dispositivo de autoretención, rápido, confiable.

Entinte el sistema

• Bomba de diafragma neumática, operación simple, mantenimiento conveniente, estabilidad de la fuente
• Tinta neumática de circulación
• Pantalla para las impurezas de filtración, calidad de impresión de la garantía

La fase ajusta el sistema

• Estructura del engranaje planetario
• Ajuste del ° de la calculadora numérica 360, corriendo y parando condiciones del estado
• Ajuste de la fase de la impresión del ajuste de la pantalla de ordenador del PLC
• Después de que las unidades se separen, sistema automático del reset (la memoria del borrador)

Sistema del arreglo de la fase

• Dispositivo del freno, separación y combinación o ajuste neumática de la fase, punto original de la unidad del engranaje de transmisión con constante

Dispositivo cero

• El dispositivo auto-cero, asegurarse de que las unidades tengan un uniforme ajustó la base, reduciendo la basura de la cartulina, función de memoria de la edición.

※ Que ranura la unidad

• El slotter de un solo eje del doble-cuchillo, utiliza el adjutment interno de la estructura del diente la altura de la caja, de modo que no lo haga el aceite los cartones fácilmente contaminados
• Tamaño auto de la cartulina del control del ordenador por la vía guía linear
• eje 6 con la línea pre-que arruga de goma, línea que arruga, línea del slotter
• La primera línea de presión ronda, después de cargar agolpamiento de la cartulina no fácilmente
• El paquete redondo del aspecto del uretano de la prensa antedicha, no dañará la cartulina
• El mecanismo de la travesía del uso de la acción del cuchillo del slotter, tornillo con la guía linear, mover más flexible y exacto
• Ranurar fase y altura de la caja, ordenador y control numérico eléctrico
• La carga, ajuste del hueco que arruga adopta el ordenador y el control numérico eléctrico
• El ajuste del hueco de la acción del cuchillo del slotter adopta la estructura de autoretención
• Hay el cuchillo elástico del esquina-corte. Puede cortar tres, cinco, cartulina sin ajustado.
• Cargue la rueda, creas ruedan, ordenador de posición de la travesía del cuchillo de la ranura y control numérico eléctrico
• El cuchillo del slotter adopta manera del Anti-cuchillo
• El ordenador automático arregla el cuchillo, puede almacenar 999 memorias

Unidad que corta con tintas del ※

• Movimiento espiral mecánico de la conmutación 40m m del rodillo de goma sobre la estructura horizontal
• Fase del troquelador, ordenador y control numérico eléctrico
• Fase horizontal, ordenador y control numérico eléctrico, gama ±5mm
• El rodillo de goma y muere ordenador del uso del hueco del rodillo y control numérico eléctrico,
• Ajuste el ordenador del uso del rodillo de la transferencia y el control numérico eléctrico,
• El rodillo de goma compensado por impulsado por motor, controla la velocidad del rodillo de goma, gama ±3mm
• La estructura hsiuping del corte del rodillo de goma, guarda la aspereza superficial de goma
• Pelando la salida longitudinal de la correa, al papel usado limpio fácil.

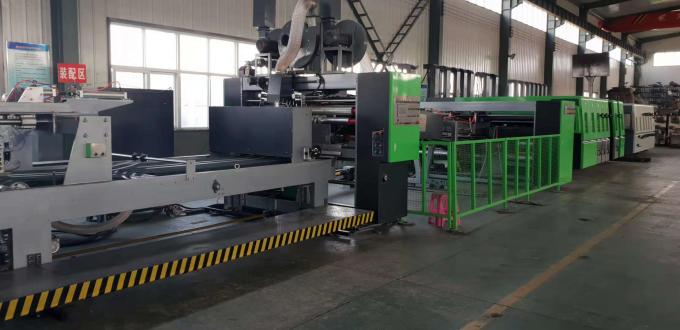

Línea unidad de Gluer del ※

• Velocidad mecánica: 250m/min.
• Poder del motor principal: 18.5kw
• Poder corriente del motor: 42kw (dependa del funcionamiento)
• Manera del control: Control de programa del PLC.

Parte plegable:

• La parte superior y abajo el transportador que afianzan la cartulina para moverse adelante, el intervalo de la entrada de la cartulina, así como el intervalo de la parte superior con abrazadera y abajo del transportador ajustado todo eléctricamente.
• La sección que entra de papel adopta la rueda de la presión de la primavera para cargar la cartulina, limita el dispositivo se equipa en la rueda de la presión, y el intervalo entre la rueda y abajo transportador se puede ajustar independientemente, se asegura de la alta precisión de alimentación de papel.
• La fronda tiene el dispositivo del retiro de polvo de la fan, en la hora de la comida de papel, quita el papel usado que ranura.
• lo parte media equipan de la línea secundaria del pliegue con forma de V
• dispositivo, que puede asegurarse de la precisión plegable.
• La parte trasera adopta la correa de la succión del vacío para transportar la cartulina, en caso de que la diapositiva de la cartulina lejos y dos porciones plegables no sean comunes juntas totalmente.
• La parte trasera se equipa de la correa que se pliega, que la velocidad es más rápida que la correa plegable superior, la fricción abajo del movimiento de la correa compensará la resistencia producida doblando la cartulina, para reducir problema que las dos partes plegables de la cartulina no son comunes juntas totalmente.
• La parte trasera adopta una torre más redonda que forma método plegable, hace la precisión plegable de la cartulina controlada bien y la caja de formación del cartón con buena forma.
• La viga transversal hecha por la placa de acero gruesa con la buena estabilidad,
• movimiento de la viga transversal ajustada por eléctricamente.

Pegado de la parte

• El pegado de la caja era fijo elástico usado, estructura es limpieza simple y confiable, fácil.
• El pegado de la rueda era acero inoxidable usado, se asegura de con largo plazo.
• La fronda de pegar la rueda era rueda de cepillo eléctrica usada, quita la pérdida de lengua de la conexión de la cartulina, se asegura del pegado de la lengua de la conexión bien-distribuido.
• El sistema opcional a rociar en el pegamento.

Eyector contrario

• El interruptor fotoeléctrico que contaba, tres motores servos de las unidades cooperó para asegurarse de la cuenta exacta bajo lote de alta velocidad del funcionamiento, exacto y confiable con poco impacto.
• La estructura que empuja de papel neumática para eliminar el cartón contado encajona cuidadosamente.
• El bafle trasero se puede ajustar eléctricamente según la anchura de la cartulina
• Las piezas móviles adoptan el tornillo importado de la bola y guías lineares con estabilidad confiable.
• Equipado del dispositivo de papel de la presión, la parte superior y abajo transmisión es la misma velocidad asegura la caja del cartón cuidadosamente, la altura se puede ajustar eléctricamente según la diversa cantidad de cada paquete de la caja del cartón.
• La posición izquierda y derecha de la pieza de la descarga puede ser ajustada, que
• asegura la caja del cartón que cae siempre abajo a la parte media de
• máquina.

Engranaje impulsor principal del ※

• El engranaje cónico de la alta precisión, adopta el acero de la calidad 20CrMnTi, amortiguamiento de carburación, engranaje muy bien grinded, engranaje de transmisión de la resistencia de desgaste de alta resistencia, buena, de poco ruido, de largo plazo asegura la precisión de la rotación de la máquina
• La lubricación adopta el tipo cerrado sistema lubricante del espray, para asegurar exactitud de la transmisión y uso-vida

Parámetros técnicos principales del ※
