Datos del producto:
|
Voltaje: | 380V/50HZ, 220v/380v/440v | Condición: | Nueva línea de Peoduction de la cartulina acanalada |
---|---|---|---|
Servicio post-venta proporcionado: | Ingenieros disponibles mantener la maquinaria en ultramar, ayuda en línea | Grado automático: | Completamente automático |
Uso: | Cadena de producción de la cartulina acanalada | Tipo de empaquetado: | Película plástica |
Alta luz: | Maquinaria de la cartulina acanalada,Cadena de producción acanalada del cartón |
parámetros y requisitos técnicos principales en cadena de producción

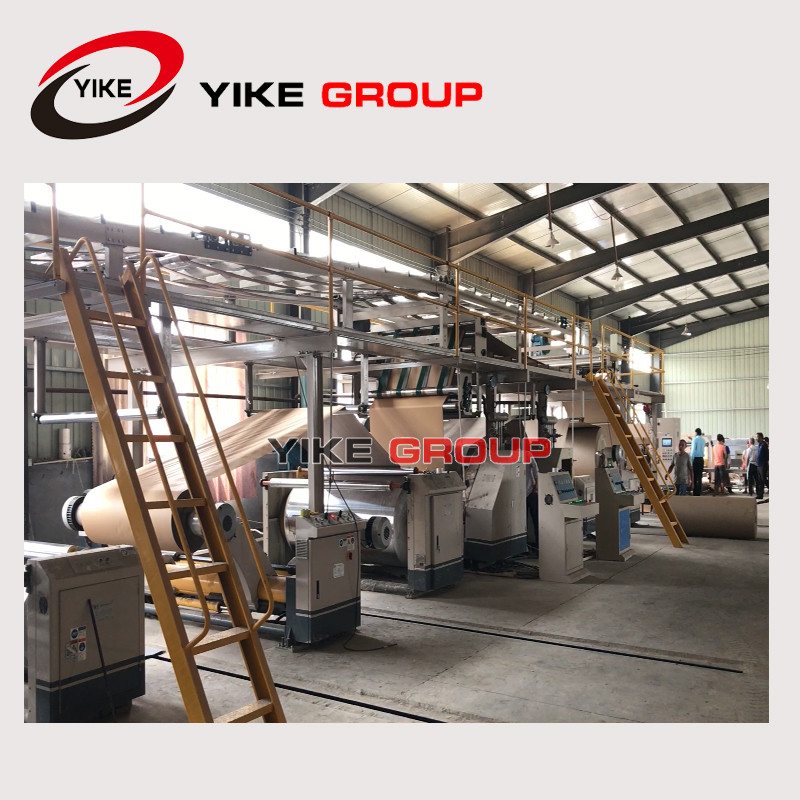

tipo: YK150-1800-typeⅡ cadena de producción acanalada del cartón de cinco capas:
1 | Anchura eficaz | 1800m m | 2 | Velocidad de la producción del diseño | 150m/min | |||
3 | Velocidad del trabajo de tres capas | 100-140m/min | 4 | Velocidad del trabajo de cinco capas | 90-130m/min | |||
5 | Velocidad del trabajo de siete capas | ------------------- | 6 | La sola velocidad del cambio más alto | 100m/min | |||
7 | Exactitud de separación longitudinal | ±1mm | 8 | Cortar la precisión | ±1mm | |||
nota |
Apresure las blancos antedichas requeridas para alcanzar: width1800mm eficaces, cumplen con los estándares siguientes y asegurar la temperatura de superficie de calefacción del ℃ de la condición 175 del equipo del papel. | |||||||
Índice de papel superior | 100g/㎡--índice del agolpamiento del anillo 180g/㎡ (N.m/g)≥8 (agua los containing8-10%) | |||||||
Índice del papel de base | 80g/㎡--índice del agolpamiento del anillo 160g/㎡ (N.m/g)≥5.5 (agua los containing8-10%) | |||||||
En índice del papel | 90g/㎡--índice del agolpamiento del anillo 160g/㎡ (N.m/g)≥6 (agua los containing8-10%) | |||||||
9 | Combinación de la flauta | |||||||
10 | Requisito del vapor | La presión máxima 16kg/cm2 | Pressure10-12kg/cm2 común | use4000kg/Hr | ||||
11 | Demanda de electricidad | AC380V 50Hz 3PH | Power≈220KW total | Power≈150KW de funcionamiento | ||||
12 | Aire comprimido | La presión máxima 9kg/cm2 | Pressure4-8kg/cm2 común | use1m3/minuto | ||||
13 | espacio | ≈Lmin70m*Wmin10m*Hmin5m (el dibujo real al proveedor a proporcionar auditado para prevalecer) |
sección Cliente-poseída
|
1, sistema de calefacción de vapor: oferta con 4000Kg/la hora de una presión de la caldera de vapor: tubería del vapor 1.25Mpa.
|
2, máquina comprimida del aire, tubería del aire, pegamento que transporta el tubo. |
3, fuente de alimentación, alambres conectados con el panel de la operación y línea tubo. |
4, fuentes de agua, tuberías del agua, cubos y así sucesivamente. |
5, agua, electricidad, fundación civil del montaje rasante del gas. |
los 6, la prueba con el papel bajo, el almidón de maíz (patata), la soda cáustica del uso industrial, el bórax y el otro material.
|
7, equipo del aceite, aceite lubricante, aceite hidráulico, grasa lubricante. |
Soporte de rollo de molino shaftless hidráulico de ZJ-V5B
característica estructural:
la impulsión hidráulica del ★adopt para terminar la fijación con abrazadera de papel, a aflojar, a quitarla para el medio, la traducción a la izquierda e a la derecha y las otras, la elevación del papel adopta la impulsión hidráulica.
el ★brake ajustable adopta el sistema de frenos de múltiples puntos.
el soporte del ★every hizo juego el coche de papel de dos sistemas, y pueden empapelar en los ambos lados al mismo tiempo
parámetros técnicos:
1, la gama de afianzar el papel con abrazadera: MAX1800mm MIN1000mm
2, afianzando diámetros con abrazadera: MAX¢1500mm MIN¢
350m m 3, diámetro principal del eje del tenedor del papel: ¢240mm
4, presión del trabajo de la fuente del gas (Mpa): 0,4---0.8Mpa
Parámetros del sistema hydráulico del ※:
cilindro hidráulico 3.Clamping: poder del motor de la estación de ¢63×1300m 4.hydraulic: 3KW --380V -- 50Hz
voltaje de la válvula 5.solenoid: 220V 50 herzios
Facer del multi-casete de SF-320E solo
características estructurales:
rodillo de la flauta del ★main: ¢320mm (que acuerdan la flauta diferencie), presión roller¢370mm, precalientan roller¢400mm.
el tipo ★using diseño, pérdida de pocas calorías de la presión negativa, ayuda al papel de base para presionar uniformemente y cerca de la superficie del rodillo acanalado, hace acanala el moldeado mejor, uniforme de la presión, el top de acanala puede pegar el uniforme y mejor, haga el solo papel acanalado tienen laminar perfecto.
★quickly los rodillos del cambio en 10 minutos, mientras que el rodillo acanalado del cambio con el cargamento eléctrico de la carretilla, el grupo entero de ondulación con la impulsión del motor, puesto en la máquina, fijada a la base de la máquina, necesita solamente algunos botones pueden terminar el reemplazo de manera rápida y fácil.
★corrugated el rollo para adoptar el acero de aleación de alta calidad 48CRMO, ocupándose de la calefacción, después del tratamiento superficial duro de pulido de galjanoplastia de cromo.
el rollo ★corrugated y el rollo de presión adoptan el sistema de control del saco hinchable con alta estabilidad, al mismo tiempo con efecto del almacenador intermediario del control neumático.
el control de volumen del ★Glue con el ajuste eléctrico, dispositivo eléctrico del septo de goma, el sistema del pegamento puede actuar independientemente cuando las paradas del motor, previenen el pegamento agotado.
el tipo movible unidad del ★the del pegamento es conveniente de limpiar y de mantener.
el sistema, el interfaz de control de operaciones ★easy de la operación de la pantalla táctil, dibujando con la situación de funcionamiento de la pantalla a color, selección de la función, indicación de la falta, y los ajustes del parámetro, etc. pueden excluir el objeto expuesto esta máquina completamente - funcional, fácil actuar, fácil de usar.
★built-en el acondicionador previo con el dispositivo, el ajuste la temperatura del papel de base y la humedad de rociadura proporcionales.
el ★main, la vice ondulación y los rodamientos de rodillos de presión se utilizan en grasa da alta temperatura para asegurar llevar la vida que corre suavemente.
parámetros técnicos:
1, anchura eficaz: 1400m m 2, dirección de la operación: ido o derecho (determinado de acuerdo con la instalación del cliente)
3, velocidad de diseño: 150m/min 4, gama de temperaturas: 160-200℃
5, fuente de aire: 0.4-0.9Mpa 6, presión del vapor: 0.8-1.3Mpa
7, flauta acanalada: (Tipo ULTRAVIOLETA o tipo de UVV)
parámetros del diámetro del rodillo del ※:
1, diámetro encima del rodillo acanalado: ¢320mm 2, diámetro del rodillo de presión: ¢269m
3, diámetro del rodillo del pegamento: ¢268mm 4, rodillo del doctor del diámetro: ¢153mm
