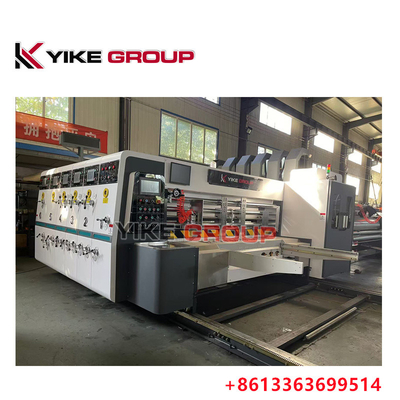

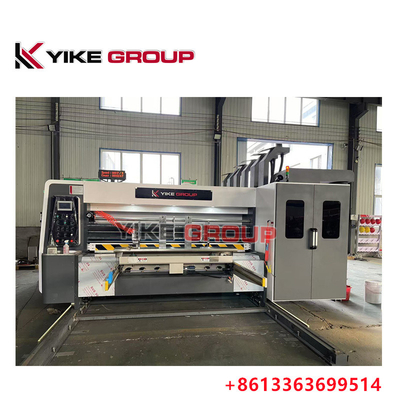

Max Impresión Tamaño 1450X2500 Máquina de corte automático de borde de plomo Flexo 3 Color Slotter

Max Impresión Tamaño 1450X2500 Máquina de corte automático de borde de plomo Flexo 3 Color Slotter

La composición y las características de funcionamiento de toda la máquina

1La computadora controla cada unidad de impresión y el ajuste de la fase de ranura y corte, que es conveniente y confiable de operar.

2Todos los rodillos de transmisión están hechos de acero de alta calidad, cromado duro y tierra superficial.

3El engranaje de transmisión adopta una transmisión helicoidal de alta precisión, hecha de acero aleación de alta calidad, procesamiento de engranajes de tierra, alta resistencia, resistencia al desgaste y funcionamiento estable.

4Cada grupo de la máquina entera está separado eléctricamente, bloqueado neumáticamente y bloqueado neumáticamente.

5Hay diferentes campanas que indican cuando el equipo se inicia y se detiene.

Principales parámetros técnicos

Unidad de alimentación de papel (el plomoalimentación de los bordes)

1) El panel de control principal se controla mediante pantalla táctil y botones de control, lo que es conveniente y confiable.

2) El arranque de la máquina principal se realiza mediante dos botones para garantizar la seguridad de los operadores y de la máquina principal.

3) El papel puede ser alimentado continuamente o alternativamente (con contador) (el papel puede ser alimentado alternativamente según sea necesario).

4) Configuración del recuento de alimentación de papel, que muestra la cantidad de producción.

5) Las posiciones del deflector izquierdo y derecho están controladas mecánica y eléctricamente para mover la distancia.

6) El deflector delantero se ajusta manualmente y sincrónicamente para ajustar la distancia.

7) Cuatro ejes de papel de alimentación del borde delantero de ventilador de 7,5 kW, alimentación de papel auxiliar de succión, para garantizar una alimentación de papel suave.

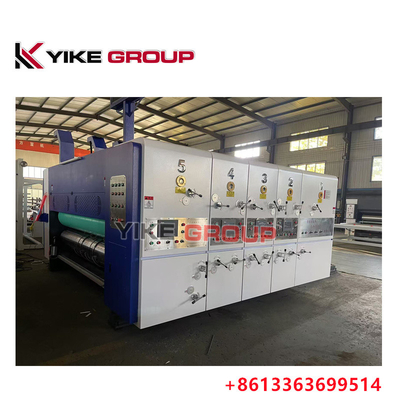

Unidad de impresión

De las partidas de las placas de impresión

1) El diámetro exterior del rodillo de la placa de impresión incluido el grosor de la placa es de 480 mm

2) El rodillo de impresión está hecho de una tubería de acero sin costuras de alta calidad con paredes gruesas, y la superficie está finamente molida y cromada duramente.

3) Corrección de equilibrio, funcionamiento estable.

4) El carrete está colgado en la placa, y el bloqueo de un solo lado hace que la alineación de la placa colgante sea precisa, conveniente y rápida.

5) La ranura de suspensión completa de las placas es adecuada para tiras de placas suspendidas de 10 mm.

6) Al cargar y descargar la placa de impresión, el interruptor de pie se controla eléctricamente para la rotación hacia adelante y hacia atrás, lo que es conveniente y flexible.

2,Roller de relieve

1) El diámetro exterior del rodillo de relieve es de φ155,4 mm.

2) Tubo de acero sin costuras de paredes gruesas, superficie finamente triturada, cromado duro.

3) Corrección del equilibrio, funcionamiento sin problemas.

4) El ajuste del rodillo de presión adopta una estructura de autobloqueo para el hueco de la caja de la turbina, y el rango de ajuste es de 0-11 mm.

3, el eje de alimentación de papel

1) El diámetro exterior del rodillo de relieve es de φ86 mm.

2) Tubo de acero sin costuras de paredes gruesas, superficie finamente molida, cromado duro, y la cabeza del eje tiene un bisel para mejorar la resistencia del cuerpo del eje.

3) Corrección del equilibrio, funcionamiento sin problemas.

4) La rueda de alimentación de papel adopta un mecanismo de ajuste rápido, que es simple y rápido de operar.

Instalación de la fase de impresión

Mecanismo de frenado de tipo de frenado: cuando la unidad se separa para ajustar la fase, el mecanismo de frenado limita la rotación del engranaje y mantiene la posición fija original de los dientes.

Mecanismo de ajuste axial

1) La dirección axial adopta un mecanismo de ajuste eléctrico con un rango de control de ± 10 mm.

2) La pantalla táctil muestra los datos de posición, lo que hace que la operación sea más conveniente, intuitiva y precisa.

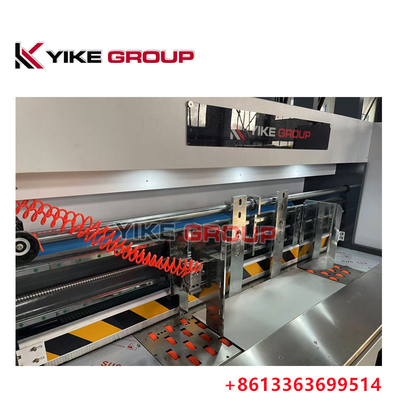

Unidad Slotter

Prueda de resina

1) Preprimir antes de prensar, el papel no es fácil de romper y la caja está ordenada.

2) La esfera de separación de la rueda de prensado se ajusta manualmente, con un rango de ajuste de 2 a 12 mm. Se utiliza el mecanismo de deslizamiento cruzado,y el engranaje de transmisión esté siempre en el estado de malla correcto durante el ajuste.

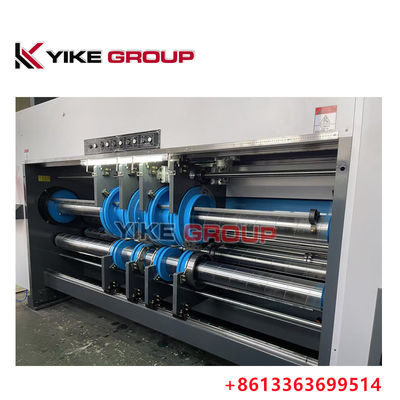

Mecanismo de ajuste del cuchillo de ranura

1) El eje del cuchillo es un tubo de acero sin costura, que ha sido molido dos veces, con cromo duro en la superficie, y se mueve sin problemas.

2) La anchura de las ranuras es de 7 mm.

3) El acero de aleación es tratado térmicamente y molido con cuchillos dentados, garantizando la dureza y resistencia.

4) El acero de aleación es tratado térmicamente y molido con cuchillos de corte de doble pieza, con hojas afiladas y de alta precisión.

5) La rueda de prensa de la pieza de ranura y el asiento del cuchillo de ranura están controlados por un PLC para el movimiento horizontal izquierdo y derecho, y el botón controla el ajuste sincrónico del movimiento horizontal.que es simple de operar y mejora la eficiencia.

8) La esfera del espacio del asiento del cuchillo de ranura se ajusta manualmente, con un rango de ajuste de 2-12 mm. Se adopta el mecanismo de deslizamiento cruzado,y el engranaje de transmisión siempre garantiza el estado de malla correcto durante el ajuste.

9) Se puede utilizar para el enrollamiento de cartón de doble pieza.

Unidad de empuje

1. Un solo eje de doble cuchillo cerradora, utilizar la estructura de los dientes internos adjutment la altura de la caja, para que el aceite no se contamine fácilmente cartones
2. La primera línea de presión redonda, después de precargar cartón no es fácil aplastar
3. El paquete de apariencia de uretano redondo de prensa anterior, no dañará el cartón
4. El arma de cuchillo slotter utilizar mecanismo transversal, tornillo con guía lineal, para moverse más flexible y precisa
5. Fase de ranura y altura de caja, control digital por ordenador y eléctrico
6. Precarga, ajuste de la brecha de pliegue adoptar el ordenador y el control digital eléctrico

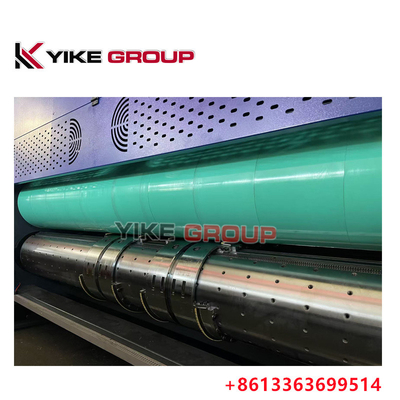

Unidad de corte a presión

1El rodillo de almohadilla de caucho y el rodillo de corte a presión están hechos de materiales de alta calidad, y la superficie está cromada con cromo duro después de la molienda.

2Corrección de equilibrio para aumentar la estabilidad de operación.

3El rodillo de corte y el caucho se desconectan automáticamente a través del dispositivo excéntrico controlado por motor cuando no se corta.que puede reducir el funcionamiento vacío y sencillo de la máquina y prolongar la vida útil del caucho y la matriz.

4La transmisión mecánica puede hacer que el caucho se mueva 40 mm a la izquierda y a la derecha, lo que puede hacer que el desgaste del rodillo de caucho se distribuya uniformemente y aumente en gran medida la vida útil del rodillo de caucho.

5La fase de corte por die adopta un ajuste eléctrico digital de 360°, que se puede ajustar cuando el equipo está en marcha o parado, y la operación es simple y rápida.

6La parte de corte a presión está equipada con un anillo de cuchillo de corte a presión sin plantilla.El movimiento horizontal del anillo del cuchillo de corte por matrices se ajusta manualmente, y los cuatro cuchillos de la altura de la caja se ajustan sincrónicamente, lo que es simple de operar y mejora la eficiencia.
